主軸箱固定型CNC自動車床

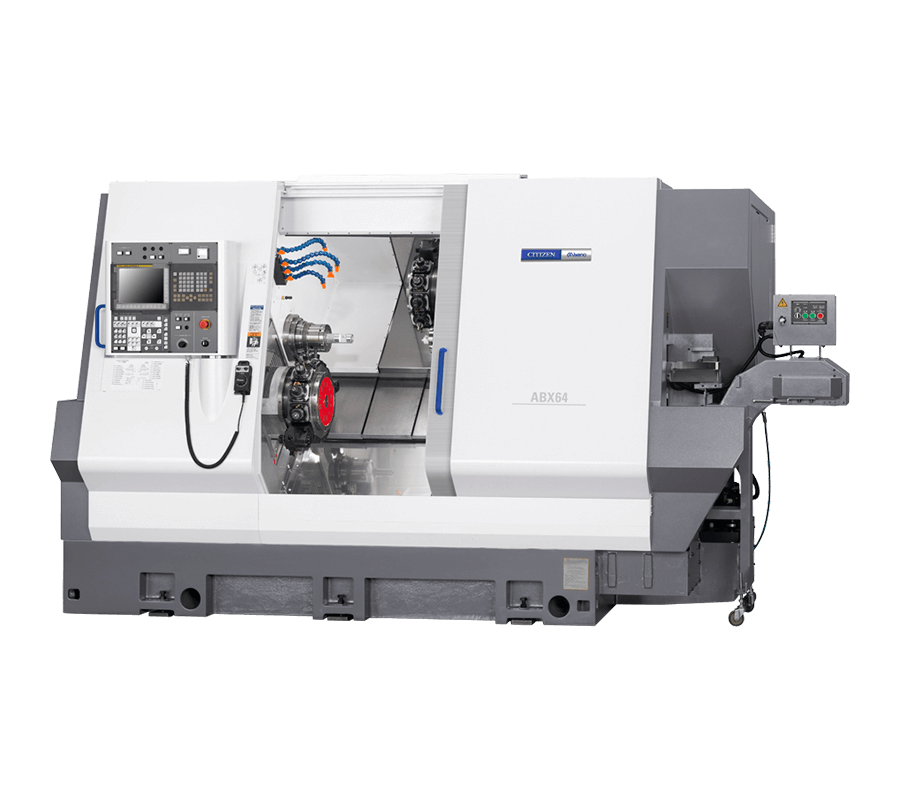

Miyano ABX51/64SYY
以上下搭載Y軸的轉塔實現長行程。是高規格的車削中心
由于能通過搭載Y軸功能的上下轉塔對于左右分別的主軸同時進行加工，所以復雜形狀產品的正反面成品加工更加簡單，能在短時間完成。此外，通過采用能完成重切削的40Nm旋轉工具驅動器，還能提供高剛性、穩定的銑削加工。

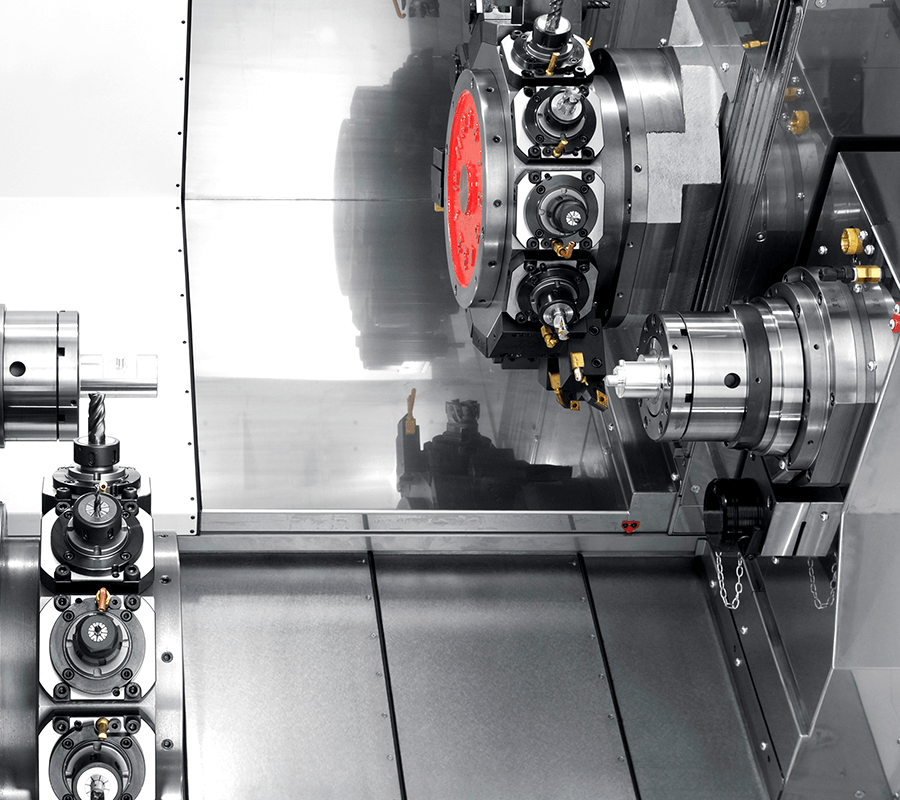

2個刀塔都搭載Y軸功能。不受工件加工平衡的制約

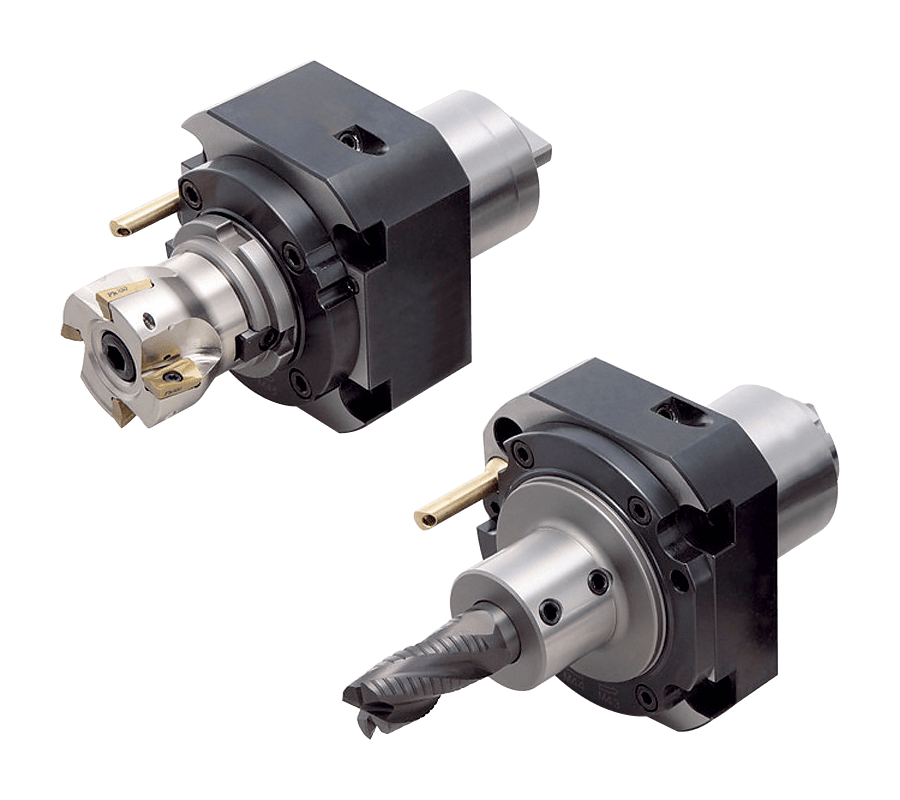

高剛性。高扭力 40Nm最多可安裝24把旋轉刀具
| 型號 | ABX-51SYY2 | ABX-64SYY2 | ||
|---|---|---|---|---|
| 加工能力 & 夾具系統 | 棒材最大加工直徑 | SP1/SP2 | ?51/ 51mm | ?64/ 51mm |
| 彈簧筒夾 | SP1/SP2 | 靜止型 | ||
| 液壓卡盤 | SP1/SP2 | 6"/ 6" 油壓 | ||
| 標準加工長度 | 125mm | |||
| 主軸 | 主軸端 | SP1/SP2 | A2-6 / A2-6 | A2-8 / A2-6 |
| 主軸馬達 (30分 既定/連續) | SP1 | 15/ 11 kW | ||
| SP2 | 7.5/ 5.5 kW | |||
| 主軸旋轉速度 | SP1 | 50～5,000 min-1 | 40～4,000 min-1 | |
| SP2 | 50～5,000 min-1 | |||
| 刀具臺 (上部L/R刀具臺 & 下部刀具臺) | 刀具臺形式 | 12角刀塔 | ||
| 刀柄高度 | □20mm | |||
| 開孔鉆頭刀柄部直徑 | ?40mm ?20mm ?25mm | |||
| 移動行程 | X1, X2軸 | 190mm | ||
| Z1/ Z2軸 | 550mm / 721mm | |||
| Y1, Y2軸 | ±40mm | |||
| Zs軸 | 756mm | |||
| 快速送給 | X1, X2軸 | 16m/min | ||
| Z1/ Z2軸 | 30/20m/min | |||
| Y1, Y2軸 | 12m/min | |||
| Zs軸 | 30m/min | |||
| 旋轉刀具 (選項) | 旋轉刀具最大安裝數 | 24 | ||
| 旋轉刀具旋轉速度 | 60～6,000min-1 | |||
| 旋轉刀具馬達 | AC伺服 4.5kW | |||
| 機床大小 | 機床高度 | 2,222mm | ||
| 所需面積 | 3,290×2,204mm | |||
| 機床重量 | 10,750kg | 10,900kg | ||
