Products Center

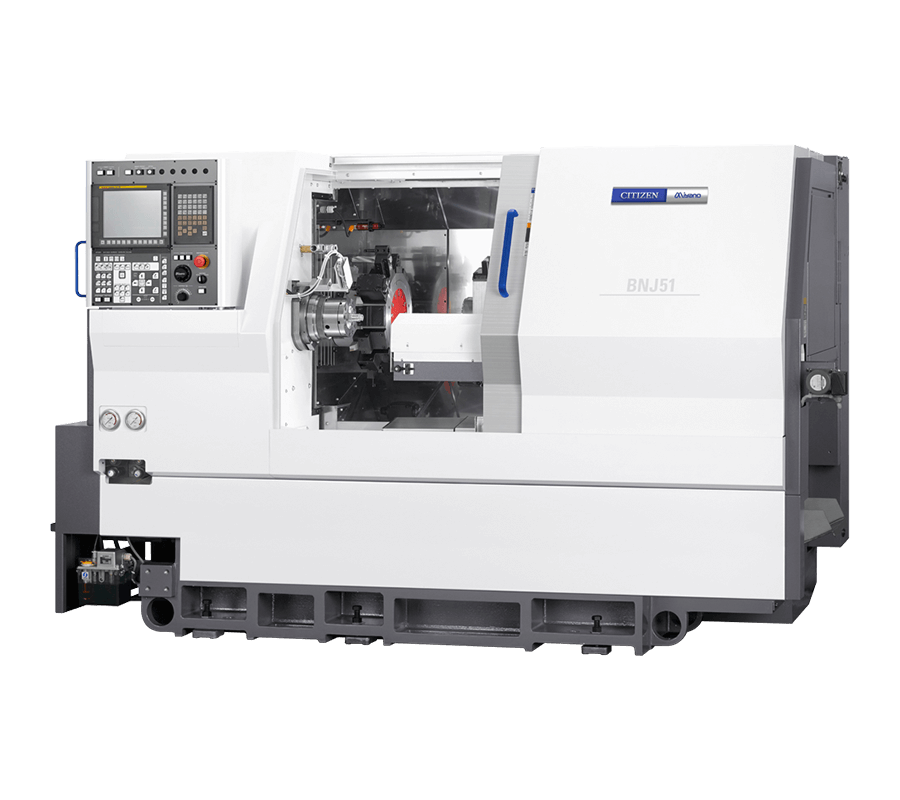

主軸箱固定型CNC自動車床
Miyano BNJ42/51

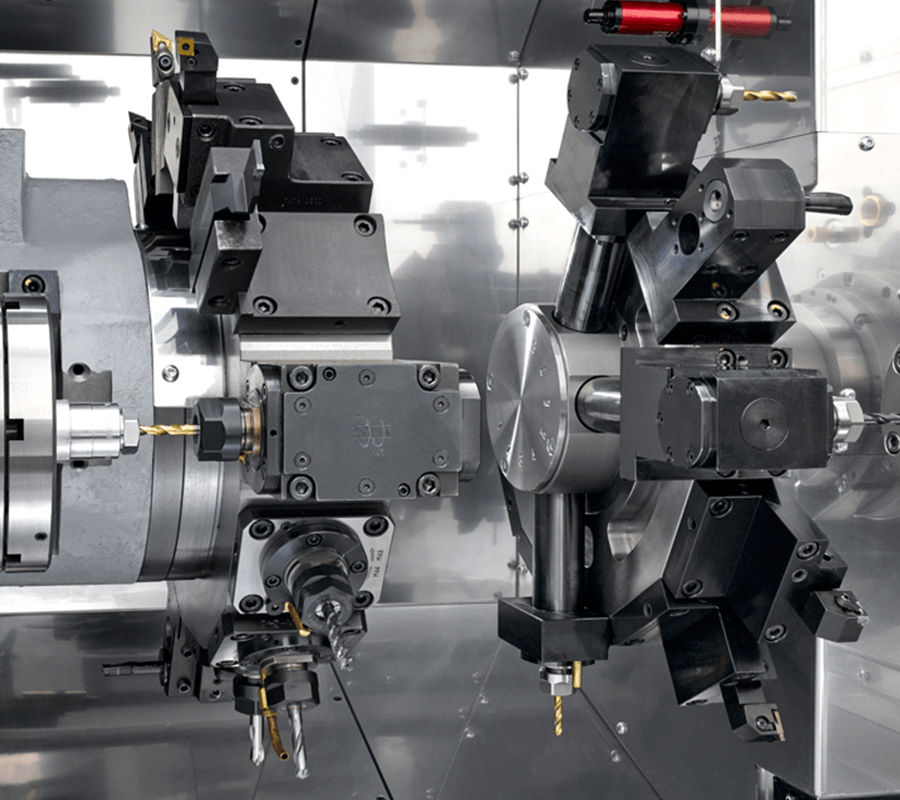

通過具有獨特形狀的背面工作轉塔,大幅度削減了空轉時間
除了左右同時加工外,還能采用重疊加工,實現了高效率加工。大幅度縮短了加工時間。此外,SY型還能完成復合加工。

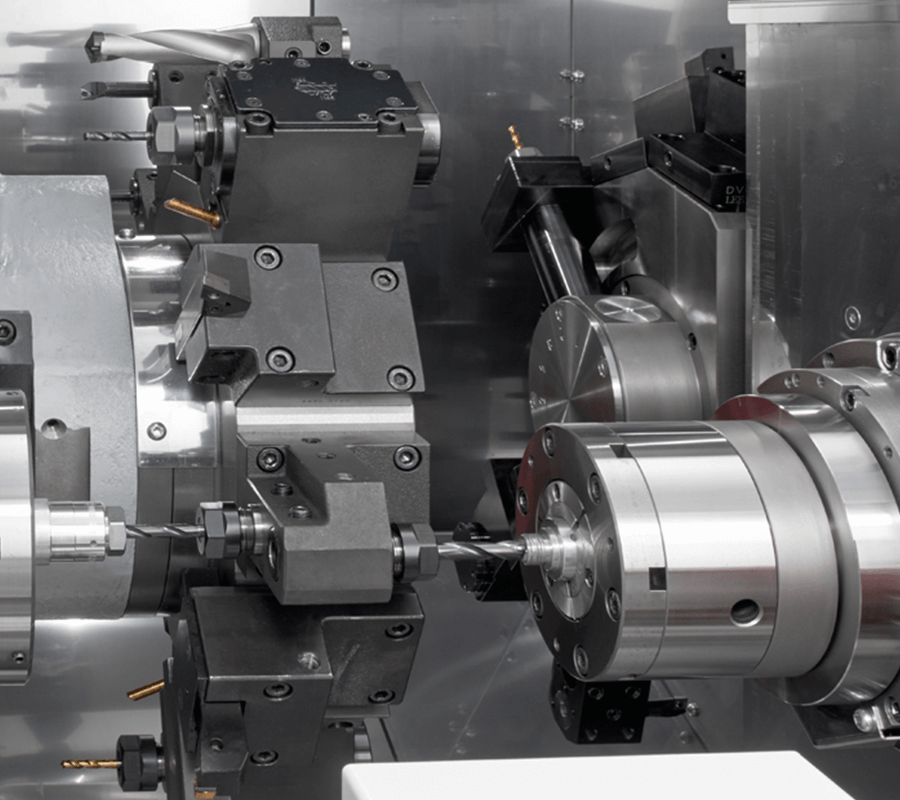

相對于主軸加工,通過副主軸的移動可實現重疊控制加工
通過偏芯夾具,可實現偏心零件的復合加工
利用主刀塔的Y軸功能,使側面加工變得更為簡單,大直徑螺孔以及凹凸部的加工得以實現
型號 | BNJ-42S6 | BNJ-42SY6 | BNJ-51SY6 | ||
---|---|---|---|---|---|
加工能力 | 標準加工長度 | SP1&SP2 | 100mm | ||
標準加工徑 (把握徑) | SP1/SP2 | ?42mm/?42mm | ?51mm/?42mm | ||
主軸 | 主軸旋轉速度 | SP1 | 60~6,000 min-1 | 50~5,000 min-1 | |
SP2 | 50~5,000 min-1 | ||||
彈簧夾筒型 | SP1 | H-S20、DIN173E | H-S22、DIN177E | ||
SP2 | JPN、H-S16、DIN171E | ||||
氣動卡盤型 | SP1/SP2 | 5"/5"中空 | 6"/5"中空 | ||
刀具臺 | 刀具臺形式 | HD1 | 12角轉塔 | ||
HD2 | 8角轉塔 | ||||
旋轉刀具(Opt.) | 旋轉刀具最大安裝數 | HD1 | MAX.12 | ||
HD2 | MAX.4 | ||||
旋轉速度 | HD1 | 6,000 min-1 | |||
HD2 | 3,000 min-1 | ||||
最大鉆孔直徑 | HD1 | ?13mm | |||
HD2 | ?10mm | ||||
最大攻絲直徑 | HD1 | M12×1.75 | |||
HD2 | M10×1.0 | ||||
移動行程 | 刀塔移動行程 | X1軸 | 165mm | ||
Z1軸 | 246mm | ||||
Y軸 | - | ±40mm | |||
主軸移動行程 | X2軸 | 85mm | |||
Z2軸 | 590mm | ||||
電動機 | 主軸馬達 | SP1 Cs | 15/11kw (15分/連續) | ||
SP2 Cs | 7.5/5.5kw (15分/連續) | ||||
機床大小 | 機床高度 | 1,700mm | |||
機床面積 | 2,840×1,560mm (無切片輸送機) | ||||
機床重量 | 5,300kg |
