針對超小徑精密部件的加工
Cincom給出的答案就在這里
以手表部件、探針、連接器插頭為代表,對超小徑精密部件的加工來說,“最合適的車床”是什么樣的?“真正的好用”指的是什么?
我們對機械構造重新展開全面評估,以尋求答案。

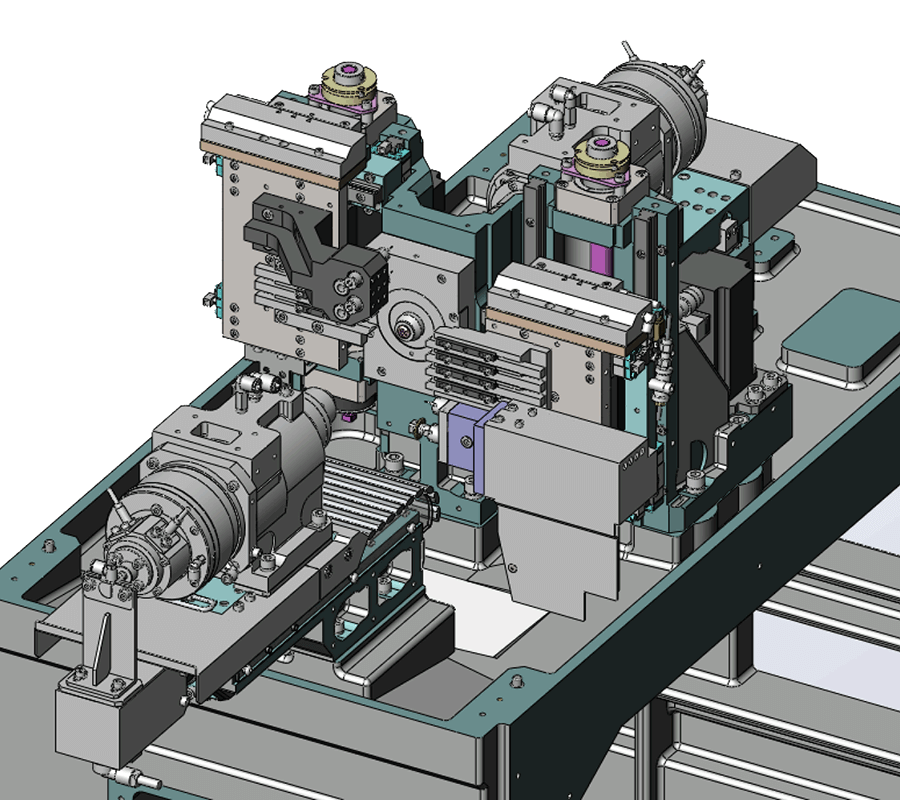

· 通過刀具臺與導套安裝部分的一體化、電機輸出的最優化和采用油冷冷卻方式,嘗試抑制機械整體的熱位移

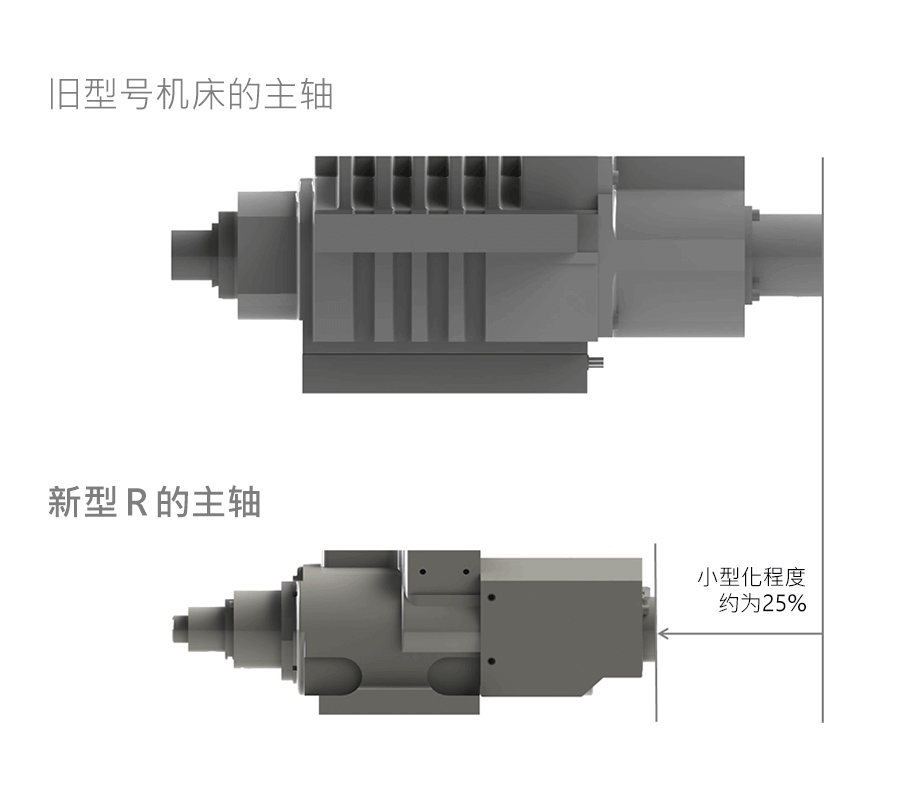

· 通過相比舊型號機床25%左右的小型化程度實現了主軸的大幅度輕量化。通過低振動與敏捷的加減速實現了20,000mn-1的常用轉數
· 通過各種部件的小型化和配置的變更,省去了機床主體縱深535mm的空間。由此,在工廠內的狹小空間內也能擺放機床
型號 | R01II | R01VI | R04II | R04VI | |
---|---|---|---|---|---|
最大加工直徑 | ?1mm | ?4mm | |||
最大加工長 | 固定型導套機型 | 20mm | 40mm | ||
旋轉式導套機型 | 20mm | 30mm | |||
正面最大鉆孔直徑 | ?3mm | ||||
正面最大攻絲直徑(攻絲,板牙) | M3 | ||||
主軸貫通孔直徑 | ?10mm | ||||
主軸旋轉速度 | Max.20,000min-1 | ||||
排刀旋轉刀具最大鉆孔直徑 | ?2mm | ||||
排刀旋轉刀具最大攻絲直徑 | M2 | ||||
排刀旋轉刀具主軸旋轉速度 | Max.8,000min-1 | ||||
背面主軸最大夾持直徑 | - | ?1mm | - | ?4mm | |
背面主軸工件最大伸出量 | - | 10mm | - | 10mm | |
背面加工最大鉆孔直徑 | - | ?3mm | - | ?3mm | |
背軸最大攻絲直徑 | - | M3 | - | M3 | |
背面主軸旋轉速度 | - | Max.20,000min-1 | - | Max.20,000min-1 | |
刀具安裝數量 | 13 | 17 | 13 | 17 | |
刀具尺寸 | 車刀 | □8mm | |||
刀具安裝夾 | ?15.875mm | ||||
快速進給速度 | 全軸 | 30m/min | |||
電機 | 主軸驅動用 | 0.5/0.75kW | |||
刀具主軸驅動用 | 0.1kW | ||||
背面主軸驅動用 | - | 0.5/0.75kW | - | 0.5/0.75kW | |
切削油用 | 0.06kW | ||||
入力電源容量 | 2.3kVA | 3.4kVA | 2.3kVA | 3.4kVA | |
中心高度 | 1,000mm | ||||
重量 | 1,050kg | 1,100kg | 1,050kg | 1,100kg |
