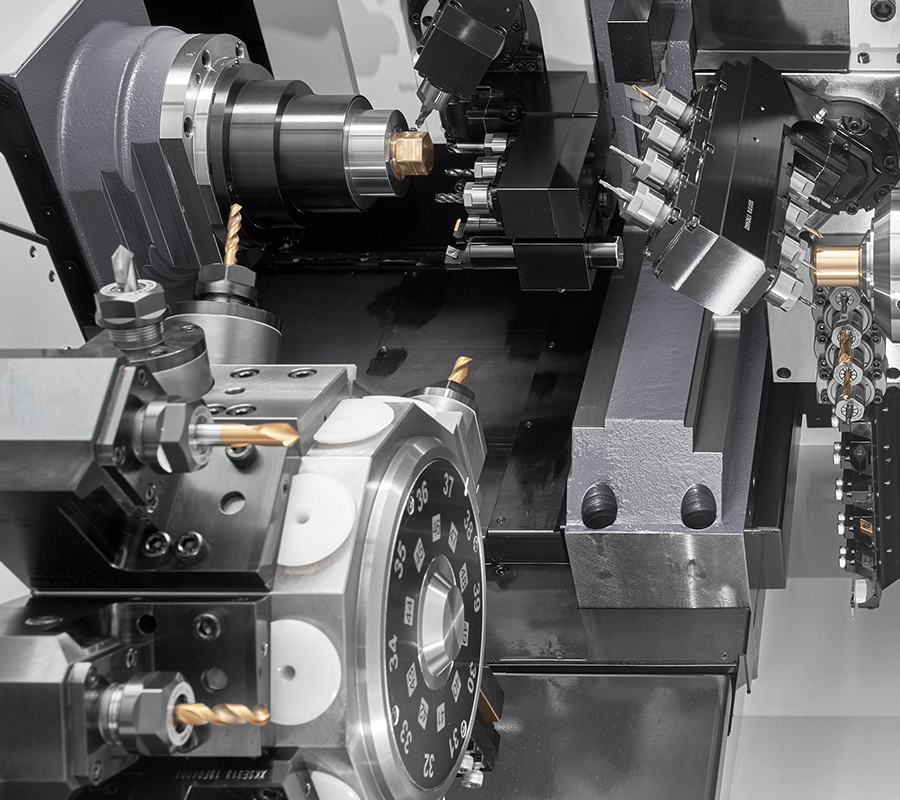

排刀+轉塔的最高峰 煥然新生的M32
通過結構解析，以追求強度與重量的最佳平衡的高剛性設計，大幅提升了作為加工關鍵的剛性。
· 通過采用了將作業性考慮在內的新型設計外罩，且支持最新NC裝置與觸摸屏的新型HMI操作面板，提升操作性與生產效率

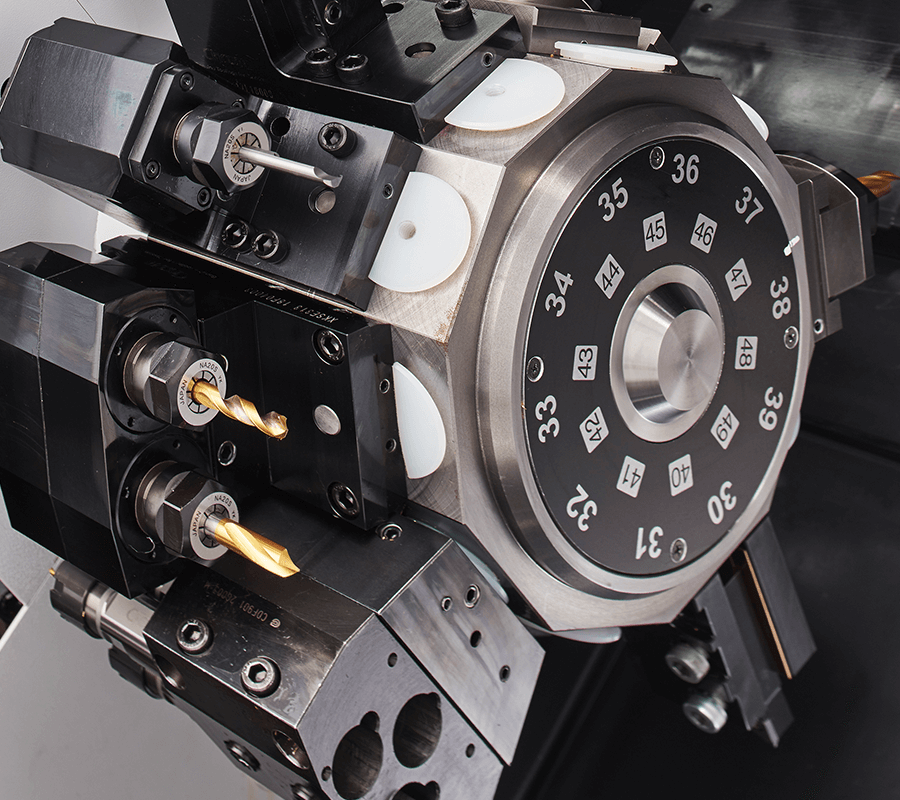

· 轉塔旋轉刀具采用單驅動，刀具煥然一新。也使各刀架的旋轉刀具馬達得到了強化

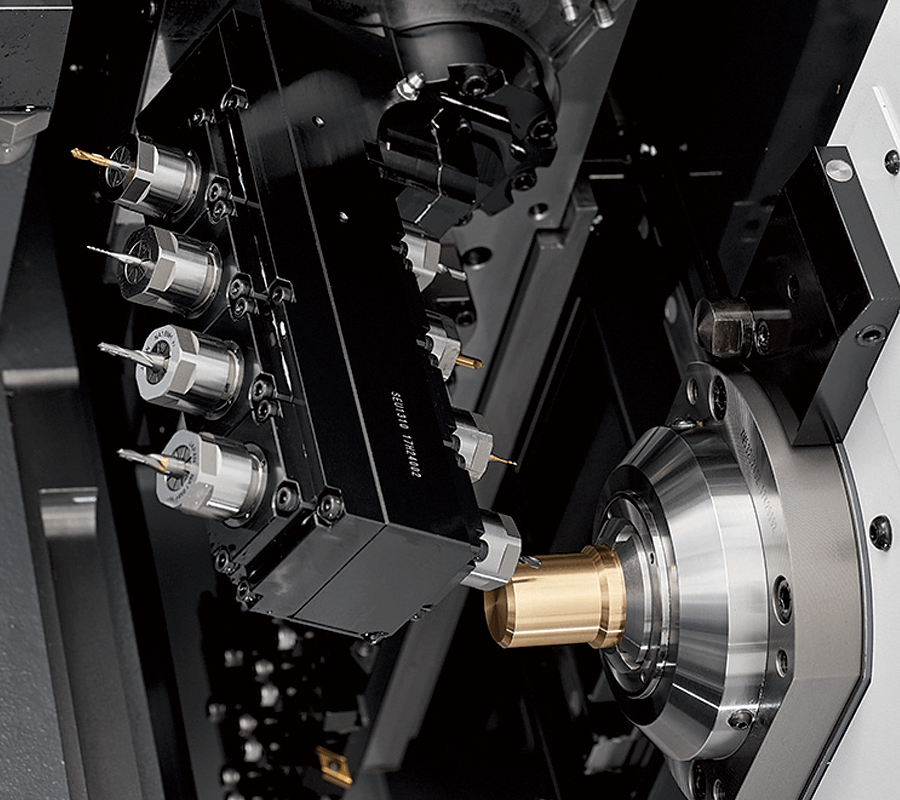

· 排刀型刀架上搭載了可以編程的B軸 （背面一側45°、正面一側105°）VIII型。背面刀架上搭載了3刀具角度可調整式軸 VII、VIII型。支持更為復雜的加工
· 應對（OP.）LFV模式1/2、模式3，可以降低各類加工中切削屑的相關問題，直線的加工面自不必說，還可以應對錐形、圓弧、鉆孔、內徑螺紋切削等情況
| 型號 | M32V | M32VII | M32VIII | |
|---|---|---|---|---|
| 最大加工徑（D） | ?32mm（?38mm OP） | |||
| 最大加工長度（L） | 320mm/1夾盤 | |||
| 正面最大鉆孔直徑 | ?12mm | |||
| 正面最大攻絲直徑 | M12（切削攻絲） | |||
| 主軸旋轉速度 | Max8,000min-1 | |||
| 背面主軸最大夾持直徑 | ?32mm（?38mm OP） | |||
| 背面加工最大鉆孔直徑 | ?12mm | |||
| 背面加工最大攻絲直徑 | M12（切削攻絲） | |||
| 背面主軸工件最大伸出量 | 145mm（標準收集裝置） | |||
| 背面主軸旋轉速度 | Max.8,000min-1 | |||
| 排刀旋轉刀具 | 最大鉆孔直徑 | ?8mm | ||
| 最大攻絲直徑 | M8（切削攻絲） | |||
| 主軸旋轉速度 | Max.9,000min-1 | |||
| 刀塔旋轉刀具 | 最大鉆孔直徑 | ?12mm | ||
| 最大攻絲直徑 | M12（切削攻絲） | |||
| 主軸旋轉速度 | Max.6,000min-1 | |||
| 背面旋轉刀具 | 最大鉆孔直徑 | ?8mm | ||
| 最大攻絲直徑 | M6（切削攻絲） | |||
| 主軸旋轉速度 | Max.6,000min-1 | |||
| 刀具安裝數量 | 最大 | 25～27＋α | 23～31＋α | 30～36＋α |
| 車削刀具 | 5 | |||
| 交叉鉆孔刀具 | 5～7 | 8（B軸刀具4把） | ||
| 排刀型刀架背面鉆孔刀具 | － | 4（B軸刀具4把） | ||
| 刀塔數 | 10 | |||
| 背面刀架鉆孔刀具 | 5 | 最大9 | ||
| 刀具尺寸 | 車刀 | □16mm | ||
| 鉆套 | ?25.4mm | |||
| 快速進給速度 | X1,Y1,Z1,Z2,X3,Z3 | 32m/min | ||
| Y3 | － | 32m/min | ||
| X2 | 18m/min | |||
| Y2 | 12m/min | |||
| B1 | － | 50m/min | ||
| 電機 | 正面主軸驅動用 | 5.5/7.5kW | ||
| 背面主軸驅動用 | 5.5/7.5kW | |||
| 排刀旋轉刀具驅動用 | 2.2kW | |||
| 刀塔旋轉刀具驅動用 | 2.2kW | |||
| 背面旋轉刀具驅動用 | 1.0kW | |||
| 空壓裝置 所需壓力及所需流量 | 0.5MPa?110NL/min（恒定） | |||
| 機械主體尺寸 | W2,860 × D1,465 × H1,900mm | |||
| 重量 | 4,300kg | |||
| 額定功耗 | 24kVA | 25kVA | ||
| 全部負載電流 | 79A | |||
| 主斷路器容量 | 100A | |||
