Products Center
使用雙排刀的機械結構
兼顧復合加工性能與生產率！
復合加工性能與高生產率并存。
小徑精密部件復合、復雜形狀加工的答案就在這里！

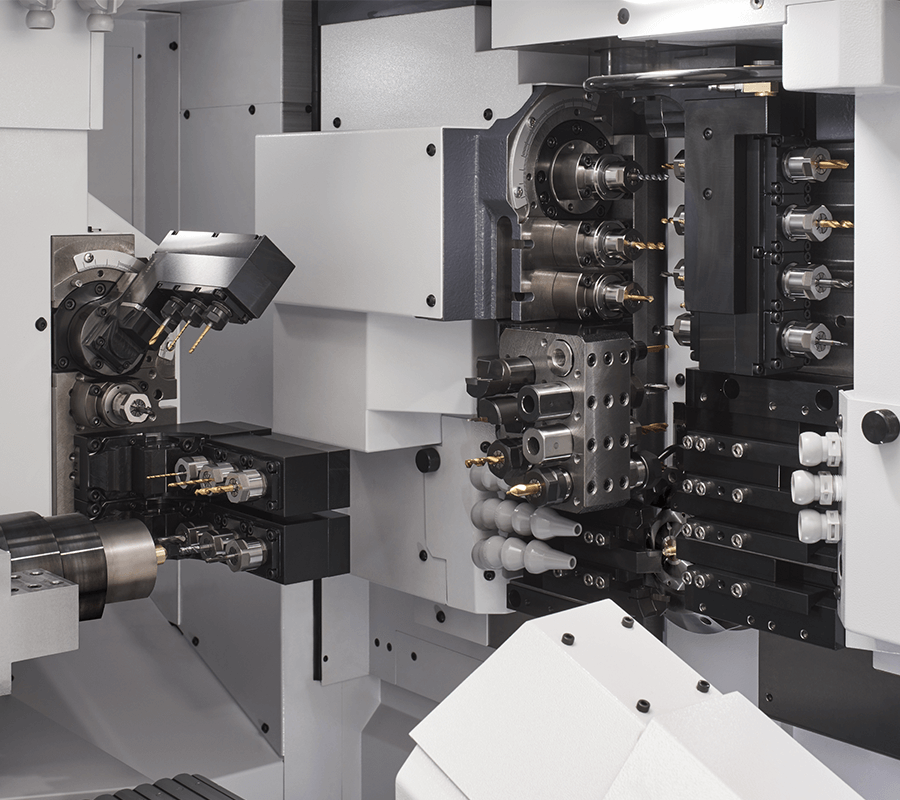

· 雙排刀結構上搭載B軸功能，兼顧到復合加工性能與高生產率。
· 雙排刀的機械結構實現了59把的最大刀具安裝數量。通過同步加工和縮短非切削時間來提高生產率。

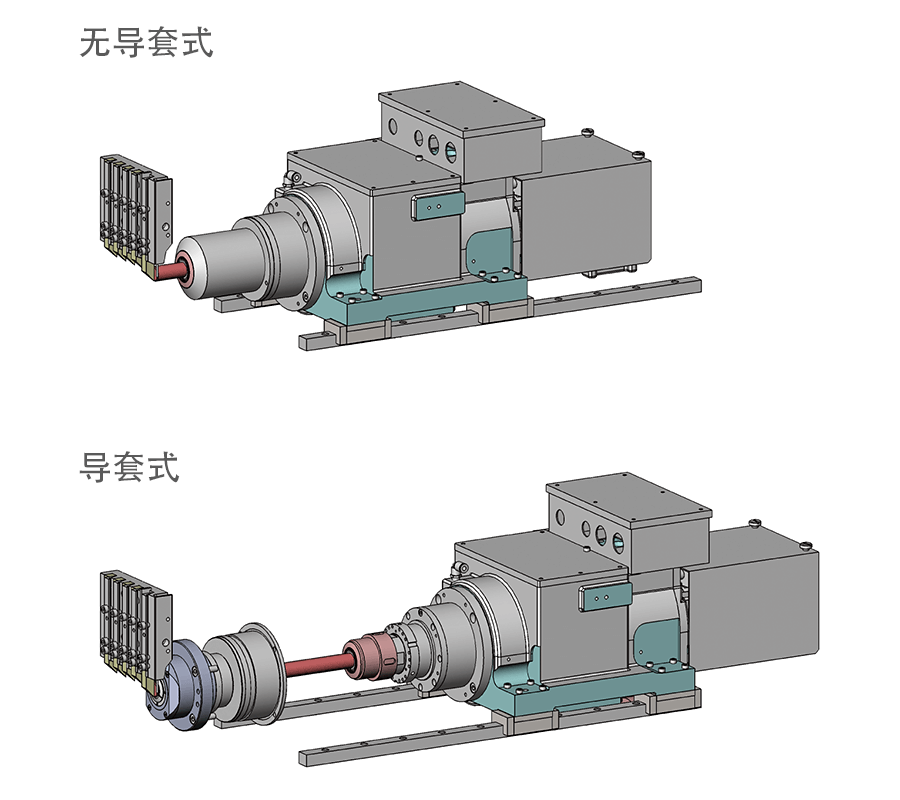

· 增加刀具安裝數量，標準配備更高級別的各種馬達。同時標準配備有GB／GBL主軸切換等。
| 型號 | D25VII | D25VIII | |
|---|---|---|---|
| 最大加工直徑 | ?25mm | ||
| 最大加工長度 | 導套機型 | 250mm | |
| 無導套機型 | 2.5D | ||
| 正面最大鉆孔直徑 | ?12mm | ||
| 正面最大攻絲直徑(切削絲錐) | M10 | ||
| 主軸旋轉速度 | Max.10,000min-1 | ||
| 排刀旋轉刀具最大鉆孔直徑 | ?10mm | ||
| 排刀旋轉刀具最大攻絲直徑(切削絲錐) | M8 | ||
| 排刀旋轉刀具主軸旋轉速度 | Max.9,000min-1 | ||
| 背面主軸最大夾持直徑 | ?25mm | ||
| 背面主軸工件最大伸出量 | 50mm | ||
| 背面加工最大鉆孔直徑 | ?12mm | ||
| 背軸最大攻絲直徑 | M10 | ||
| 背面主軸旋轉速度 | Max.10,000min-1 | ||
| 刀具安裝數量 | 59把 | 43把 | |
| 刀具尺寸 | 車刀 | □16mm／□19mm | |
| 刀具安裝夾 | ?25.4mm | ||
| 快速進給速度 | Z2軸 | 24m/min | |
| 其他 | 32m/min | ||
| 電機 | 主軸驅動用 | 3.7/5.5kW | |
| 刀具主軸驅動用 | 2.2kW | ||
| 背面主軸驅動用 | 2.2/3.7kW | ||
| 刀具臺刀具主軸驅動用 | 1.0kW | ||
| 輸入功率 | 13.2kVA | ||
| 中心高度 | 1,050mm | ||
| 重量 | 3,450kg | ||
