Products Center
暢銷品L20采用模塊設計，實現了系列化

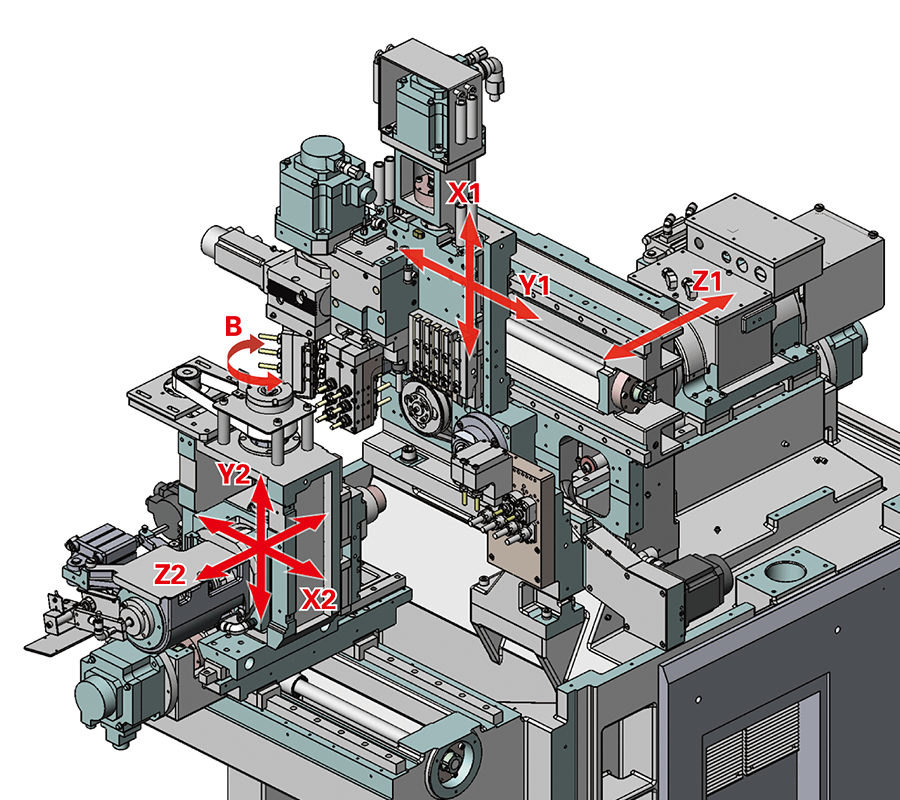

L20采用模塊設計，從性價比出色的5軸機到搭載著與B軸相對配置刀架Y軸的高端機，產品陣容共包括4種型號。
· 通過引入模塊化設計，實現單體最佳規格。從簡單加工到復雜處理均能靈活應對

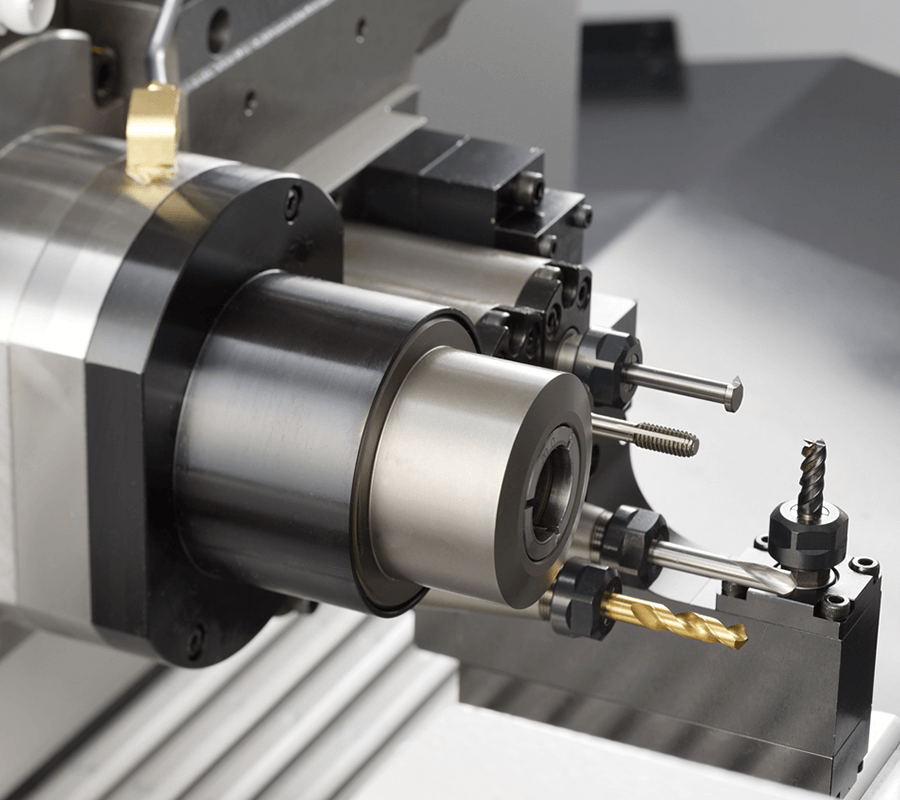

· 采用L系列特點之一的水平工具格局，豐富多樣的刀具配置拓寬了加工范圍

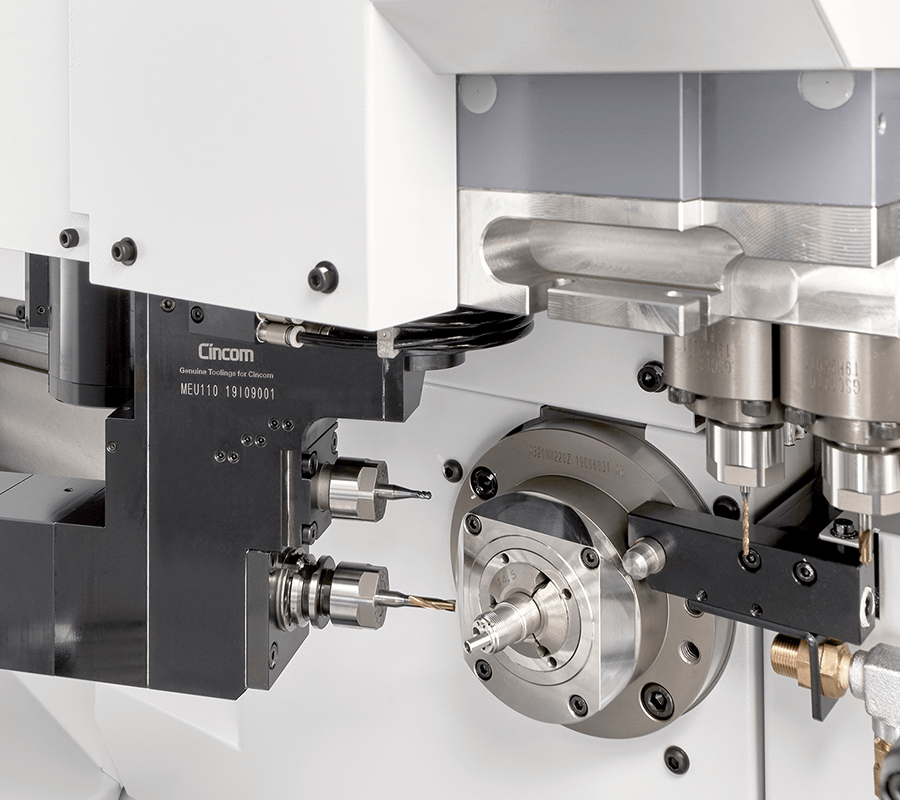

· 將通過選項裝配了ATC（自動刀具更換）裝置的B軸工具裝配到排刀型刀架上。以醫療零件為代表的復雜零件加工自不必說，還可以通過豐富的刀具變化進行更多種類的加工(L20XII ATC)。
| 型號 | L20VIII | L20IX | L20X | L20XII | |
|---|---|---|---|---|---|
| 最大加工徑 | ?20mm | ||||

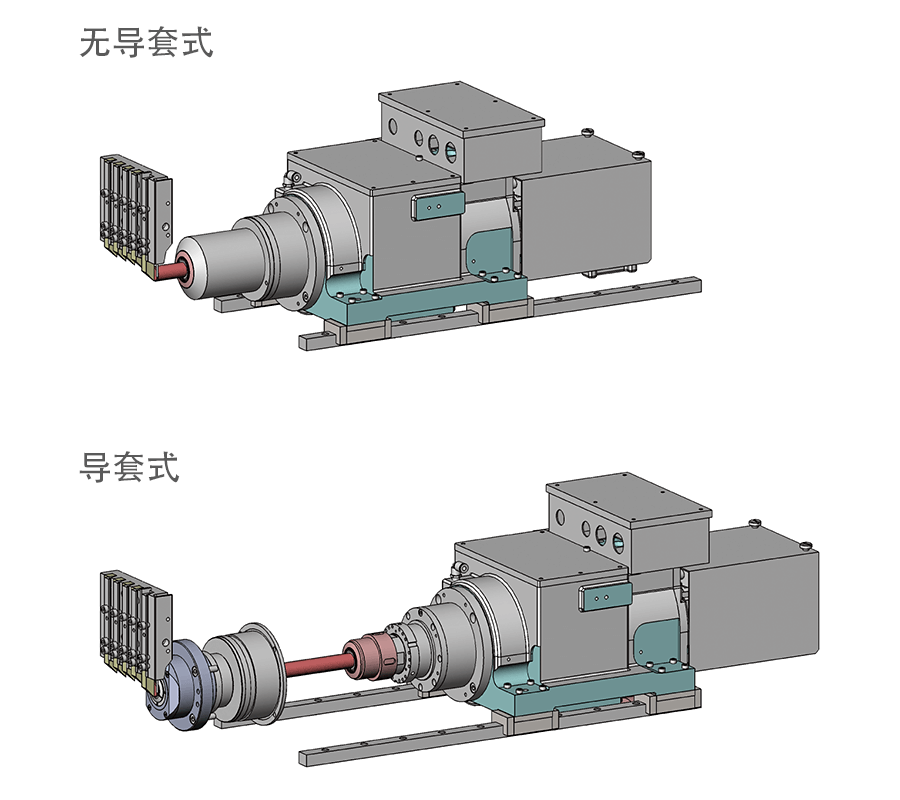

| 最大加工長度 | GB機 | 200mm/1次裝夾 | |||
| GBL機 | 工件直徑×2.5mm/1 | ||||
| 正面最大鉆孔直徑 | ?10mm | ||||
| 正面最大攻絲直徑(攻絲，板牙) | M8 | ||||
| 主軸貫通孔直徑 | ?26mm | ||||
| 主軸旋轉速度 | Max.10,000min-1 | ||||
| 排刀旋轉刀具最大鉆孔直徑 | ?8mm | ||||
| 排刀旋轉刀具最大攻絲直徑 | M6 | ||||
| 排刀旋轉刀具轉速 | Max.6,000min-1 | ||||
| 對向刀具臺旋轉刀具最大鉆孔直徑 注1 | - | ?5mm（OP） | |||
| 對向刀具臺旋轉刀具最大攻絲直徑 注1 | - | M4（OP） | |||
| 對向刀具臺旋轉刀具旋轉速度 注1 | - | Max.7,500min-1（OP） | |||
| 背面刀具臺旋轉刀具最大鉆孔直徑 注2 | ?5mm（OP） | ?5mm | |||
| 背面刀具臺旋轉刀具最大攻絲直徑 注2 | M4（OP） | M4 | |||
| 背面刀具臺旋轉刀具旋轉速度 注2 | Max.7,500min-1（OP） | Max.7,500min-1 | |||
| 背面主軸最大夾持直徑 | ?20mm | ||||
| 背面主軸工件最大伸出量 | 30mm | ||||
| 背面加工最大鉆孔直徑 | ?8mm | ||||
| 背軸最大攻絲直徑 | M6 | ||||
| 背面主軸旋轉速度 | Max.8,000min-1 | ||||
| 刀具安裝數量 | Max.37 | Max.33 | Max.44 | Max.40 | |
| 刀具尺寸 | 車刀 | □12mm（□13mm、□16mm） | |||
| 刀具安裝夾 | ?25mm（GDS107,210）?19.05mm | ||||
| 快速進給速度 | 全軸(Y2軸以外) | 32m/min | |||
| Y2軸 | - | 8m/min | - | 8m/min | |
| 電機 | 主軸驅動用 | 2.2/3.7kW | |||
| 排刀工具主軸驅動 | 1.0kW | ||||
| 背面刀具臺旋轉刀具驅動用 注2 | 0.75kW（OP） | 0.75kW | |||
| 對向刀具臺旋轉刀具驅動用 注1 | - | 0.75kW（OP） | |||
| 背面主軸驅動用 | 0.75／1.5kW | ||||
| 切削油用 | 0.4kW | ||||
| 輸入功率 | 7.3kVA | ||||
| 中心高度 | 1,050mm | ||||
| 重量 | 2,350kg | 2,400kg | |||
注1：
對置旋轉刀具關系，VIII、IX型無設定，X、XII型可選擇設定。
注2：
背面旋轉刀具關系，VIII、IX型可選擇設定，X、XII型為標準設定。
| ATC裝置 | L20XII ATC |
|---|---|
| ATC工具最大轉速 | 12,000min-1 |
| 馬達功率 | 2.2kW |
| 刀架形式 | JBS-15T |
| B軸刀具數量 | 13把 |
| 主機刀具總安裝數 | Max.34把 |
| 刀具更換時間（chip to chip） | 4.0 sec |
| 刀具最大外徑 | ?30mm |
| 刀具最大把持直徑 | ?10mm（ER16） |
